芯科普 | 一文了解DIMM

DIMM，全称Dual-inline-Memory-Modules，即双列直插式内存模块，是在奔腾CPU推出后出现的新型内存条，是在单列直插内存模块(single inline memory module，SIMM)的基础上发展起来的，SIMM提供32位数据通道，而DIMM则提供了64位的数据通道。

与SIMM不同的是DIMM的金手指两端不像SIMM那样是互通的，每面64Pin日独立，各自独立传输信号，因此可以满足更多数据信号的传送需要。另外，电压降低，且具备更大的容量。

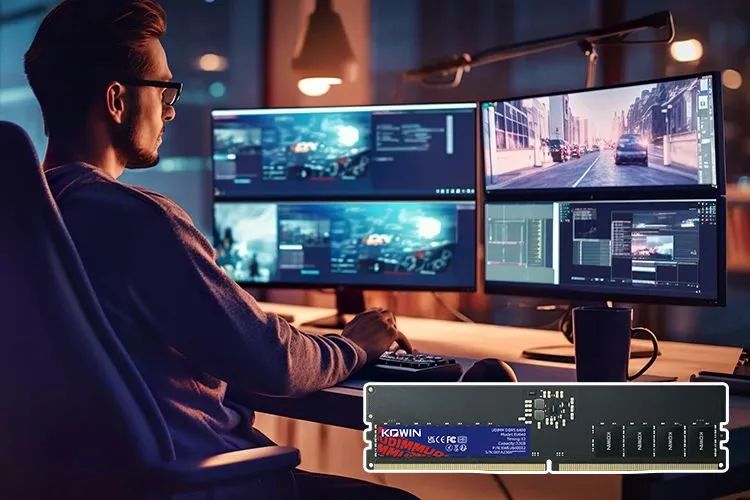

1、UDIMM

全称Unbuffered DIMM，即不带缓存的内存模组，在内存条PCB上没有缓存(buffer)或寄存器(register)的内存条。

它的主要工作原理是所有的信号从内存控制器直通到 DRAMQ芯片颗粒上，信号传输延迟小性能较高。但也正是这个原因，Unbuffered DIMM不如带寄存器的内存模组工作稳定，因而Unbufered DIMM一般不在服务器上应用，可以应用在要求不高的桌面PC上

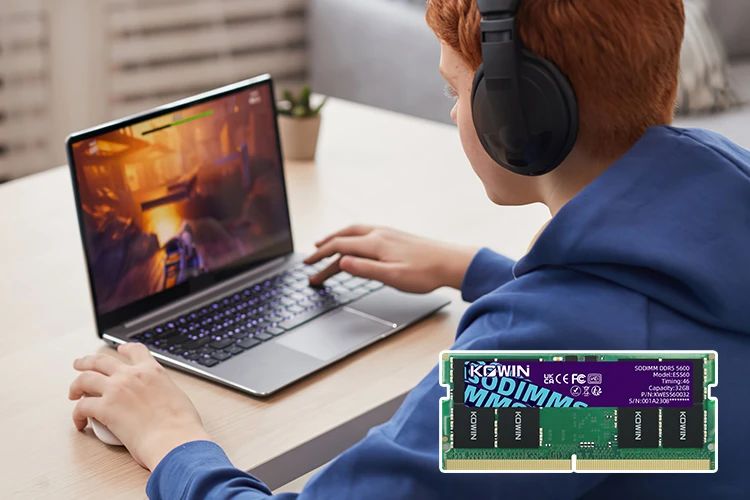

2、SO-DIMM

全称Small Outline DIMM，即小外形双列内存模组。它的尺寸比标准的DIMM要小，大约是标准DIMM的一半，可以理解为小一号的内存模组。而UDIMM和RDIMM这些都隶属于DIMM，内存模组的长度等，包括金手指的信号分布在内都是一样的。

主要定位于笔记本市场，为了满足笔记本电脑、工控机等设备对内存尺寸的要求较高而开发。SO-DIMM根据内存的不同规格，又可分为SDRAM、DDR、DDR2等类型DIMM模组。

3、FB-DIMM

全称Fully Buffered DIMM，即全缓存模组。与Unbufered DIMM不同的是，FB-DIMM是在标准DDR2内存PCB上增加了一颗数据中转、读写控制的缓冲控制芯片。

主要定位于服务器市场，其结构上最大的特点是，把现行寄存式的并行结构，变成了串行的点到点连接，这样的做法可以解决服务器内存容量增加与速度升级延时增加带来的问题。它采用了类似PCI-Express的串行技术，数据以串行的方式传输。正因为采用了串行传输技术，使FB-DIMM的引脚数减少，目前DDR-2 Reg-DIMM的引脚数为240个，而FB-DIMM还不到DDR-2 Reg-DIMM的1/3。所以目前FB-DIMM还没有应用在个人PC上，主要应用范围还是在服务器中。

4、Reg-DIMM

全称Registered DIMM，带寄存器的双列直插内存模块，是一种带奇偶校验的同步动态内存，在内存模组PCB上有提高电流驱动能力的集成电路芯片，能在较大程度上提高服务器支持的内存容量。

同FB-DIMM主要定位于高端服务器或工作站市场，Reaistered DIMM和其他内存条相比增加了两种关键的器件，PLL和register。RDIMM在内存条上加了一个寄存器进行传输，其位于CPU和内存颗粒之间，既减少了并行传输的距离，又保证并行传输的有效性。Req-DIMM的地址和控制信号经过寄存，时钟经过PLL锁定，相对于UDIMM，RDIMM更稳定，容量更大，但是对于单个的读写访问要滞后一个时钟周期。

Registered内存本身有两种工作模式，即 Registered模式和Buffered模式。

在支持Registered工作模式的主板上工作时，Registered内存工作于 Registered模式，这时主板上的地址信号和控制信号会比数据信号先一个时钟周期到达DIMM，送入Register芯片后会在其中停留一个时钟周期，然后在下一个时钟信号的上升沿从Register输出，与此时从主板上到达DIMM的数据信号一起同时传送到SDRAM。

当Registered内存工作在普通的主板上时，为Buffered工作模式，这时所有的信号也基本上是同时到达DIMM再同时传送到SDRAM，Register芯片这时在功能上只相当于一个简单的Buffer，其输入到输出之间是直通的，只简单的起到改善地址信号和控制信号的作用，时序上与Unbuffered内存是样的。

由于在高端设备中ECC基本都是必须的，因而目前的Registered内存模组一般都是ECC型模组所以Reg-DIMM模组主要应用于IA架构的服务器和工作站市场。

总结：可以简单认为：UDIMM主要应用于个人台式PC和便携式PC。SO-DIMM主要用于笔记本电脑等便携式设备。FB-DIMM和Reg-DIMM主要应用于高端服务器或工作站市场中。
